Про видобуток газу в Україні зазвичай говорять цифрами нових свердловин. Насправді ж значна частина щоденного видобутку тримається не на бурінні, а на ремонті того фонду, який уже пробурений — і впирається в майстерню, де відновлюють насосно-компресорні труби та їхні різьбові з’єднання.
Це малопомітна частина галузі. Але саме від неї залежить, скільки свердловин повернеться в роботу після ремонту й скільки труб доведеться списати. І саме тут різьбові з’єднання з технічної дрібниці перетворюються на питання витрат.
У цьому матеріалі — про те, що відбувається з трубами між підйомом і спуском, чому різьба гине найчастіше саме в руках людини, а не у свердловині, і на що варто дивитися підприємству, яке вкладається у власну ремонтну базу.
Чому ремонт нині важить більше за нове буріння
Нова свердловина — це роки узгоджень, важка техніка й капітал, якого бракує. Капітальний ремонт наявної свердловини дає приріст видобутку значно швидше й дешевше. Тому підземний і капітальний ремонт залишається головним інструментом, коли треба втримати обсяги тут і зараз.
Додається й те, що фонд свердловин здебільшого не новий. Обладнання в ньому працює довше за розрахунковий строк, а труби проходять через ремонт не вперше і не вдруге. За таких умов кожен наступний цикл висуває до майстерні вищі вимоги, ніж попередній.
Ремонт має одну особливість, про яку рідко згадують за межами галузі: щоб дістатися обладнання на вибої, колону труб доводиться підняти повністю. А колона — це не одна труба, а кілька сотень окремих труб, які тримають укупі різьбові з’єднання.
Через це вузьким місцем ремонту часто стає не бригада на свердловині, а майстерня. Якщо труби після підйому нікому оперативно оглянути й підготувати до наступного спуску, простій свердловини рахується вже не днями, а тижнями.
Що насправді відбувається під час ремонту

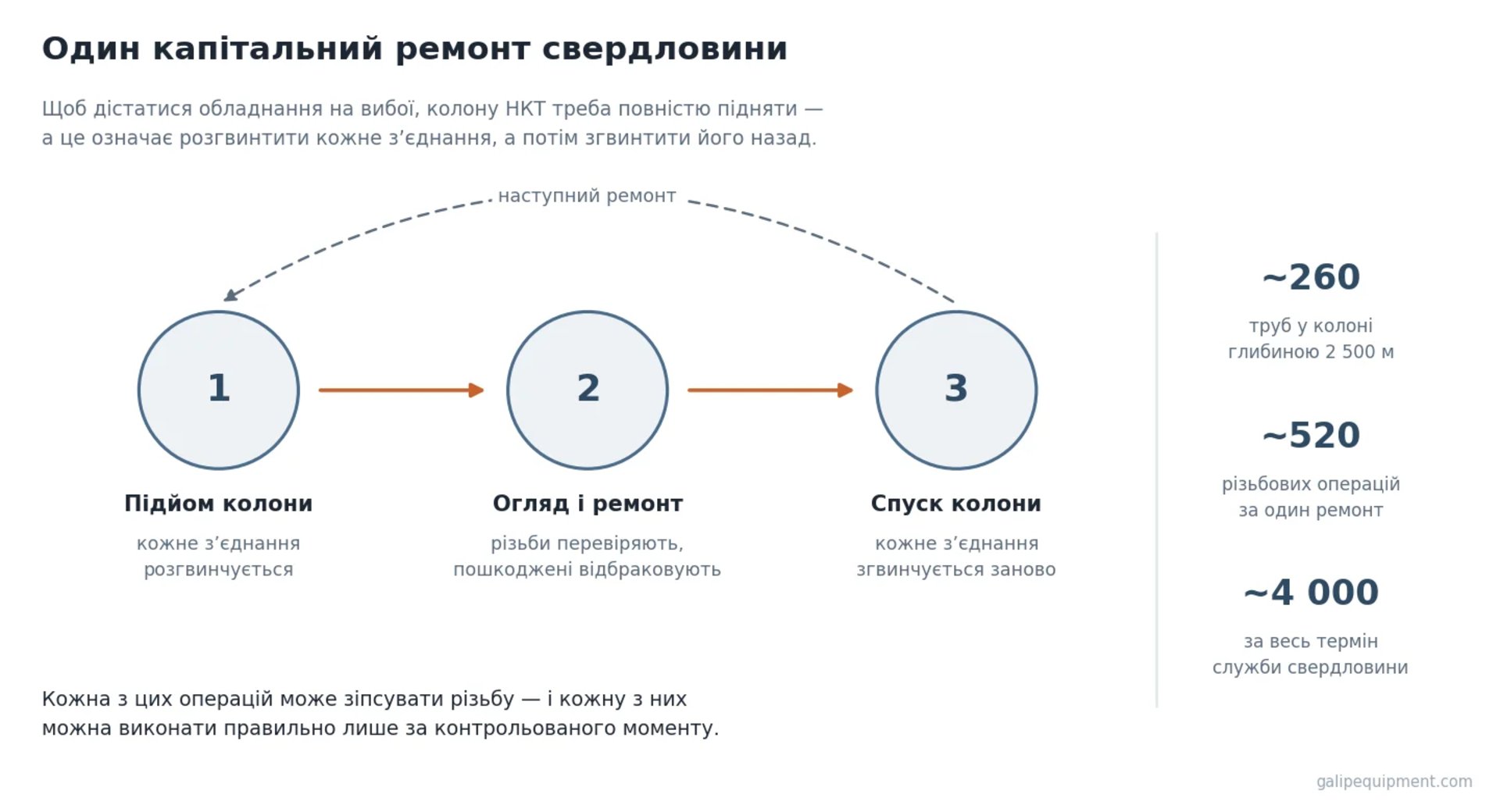

Труби НКТ мають довжину близько 9,5 метра. У колоні глибиною 2 500 метрів їх приблизно 260. Підйом колони означає, що кожне з цих з’єднань треба розгвинтити. Спуск після ремонту — згвинтити назад. Разом близько 520 операцій за один ремонт, і кілька тисяч за весь термін служби свердловини.
Кожна з них — окрема нагода зіпсувати різьбу. Саме тому стан різьбової частини труби, а не її стінка, найчастіше визначає, скільки ремонтів труба переживе.
Арифметика тут проста й невблаганна: чим глибша свердловина, тим більше в колоні різьбових з’єднань і тим більше можливостей для помилки. Свердловина на 4 000 метрів не просто складніша технологічно — вона містить у півтора раза більше з’єднань, кожне з яких хтось має зібрати правильно.
Частина цієї роботи відбувається безпосередньо на свердловині, під час спуско-підйомних операцій. Але значна частина — у стаціонарних умовах: коли труби звозять на базу для ревізії, коли збирають компоновки підземного обладнання, коли готують колону для нової свердловини. Саме ця стаціонарна частина і є тим місцем, де якість роботи з різьбою можна контролювати по-справжньому — бо тут є час, обладнання і можливість вести записи.
Різьба — найвразливіше місце колони
Труба сама по собі витривала. Різьбові з’єднання значно чутливіші: вони працюють під навантаженням, у контакті метал до металу, у середовищі, що містить вологу, солі й часто сірководень. Після кількох років у свердловині різьба вже не така, якою вийшла із заводу.
До того ж різьбові з’єднання труб мають герметизувати колону. Пошкоджена різьба означає не лише механічну слабкість, а й ризик негерметичності — з усіма наслідками для тиску, дебіту та безпеки.
Варто розуміти й те, що навантаження в такому з’єднанні тримає не сама нарізка. Коли з’єднання затягують до потрібного моменту, оброблені торцеві поверхні труби й муфти впираються одна в одну, і саме цей контакт створює попереднє натягнення, яке не дає з’єднанню розкрутитися від вібрації. Недотягнуте з’єднання може здатися нормальним і при цьому розгвинтитися у свердловині.
Які різьби працюють у колоні НКТ
Різьбові з’єднання насосно-компресорних труб бувають різні, і поводяться вони теж по-різному. Найпоширеніші — стандартні різьби з висадженими назовні або всередину кінцями, де труби з’єднуються муфтою. Це прості, добре відпрацьовані з’єднання, які терплять багато циклів складання, але герметичність у них забезпечує різьбове мастило, а не сам метал.
Окремий клас — так звані преміальні з’єднання з ущільненням метал по металу. У них є окрема конічна поверхня, яка не бере на себе навантаження, а лише герметизує. Такі різьбові з’єднання дорожчі, тримають вищий тиск і краще працюють у свердловинах із сірководнем, але й вимогливіші до складання: та сама ущільнювальна поверхня, яка забезпечує герметичність, найпершою страждає від задиру та перекосу.
Практичний висновок простий. Що дорожча труба, то дорожче обходиться помилка при складанні, і то менше сенсу економити на обладнанні майстерні. Комплект преміальних НКТ на одну свердловину коштує як кілька верстатів; втратити частину цього комплекту через неакуратне розгвинчування — рішення, яке дуже погано виглядає в кошторисі.
Задир: пошкодження, якого не видно в цифрі моменту
Найпоширеніший спосіб зіпсувати різьбу під час складання — задир. Дві сталеві поверхні під високим тиском ковзають одна по одній, у місцях контакту метал фактично зварюється, а подальше обертання ці мікрозварювання розриває. Результат — задерта, зім’ята різьба, яку здебільшого вже не відновити.
Неприємність у тому, що з’єднання із задиром цілком може вийти на правильний кінцевий момент. Додаткове тертя від пошкодження саме й дає потрібну цифру. Якщо в журналі фіксується тільки кінцеве значення, зіпсоване з’єднання виглядає так само добре, як справне.
Відрізняє їх те, як опір наростав під час згвинчування. Обладнання, що записує весь процес, а не одну цифру наприкінці, залишає інженерові матеріал для аналізу — зокрема тоді, коли через місяці розбирають причини відмови.
Друга поширена помилка — перетяжка. Момент більший за паспортний не додає надійності: він деформує торцеву поверхню й витягує ніпельну частину, назавжди змінюючи геометрію з’єднання. Труба може відпрацювати один спуск і виглядати цілою, але її ресурс уже вичерпано.
Проти задиру працює нудна дисципліна, а не хитрі рішення. Різьбу треба чистити від старого мастила, піску й окалини перед кожним складанням. Мастило наносити рівномірно й у потрібній кількості — його брак веде до задиру, надлишок спотворює момент. Не складати холодну різьбу відразу після морозу й не поспішати, коли з’єднання йде туго. Кожен із цих пунктів звучить банально, і кожен із них щодня порушують, коли бригаді треба здати обсяг до кінця зміни.
Як це роблять у майстерні
На свердловині різьбові з’єднання згвинчують ключами. У майстерні, де труби готують до наступного спуску, для цього використовують горизонтальні верстати, розраховані саме на таку роботу: одна частина з’єднання жорстко затискається, друга обертається приводом, а прикладений момент вимірюється безперервно, поки з’єднання не дійде до заданого значення.
Ремонтна майстерня сервісного підприємства: труба лежить на напрямній, за нею — стелажі з арматурою, підготовленою до наступних робіт.
Два моменти тут принципові. Перший — швидкість. Велике з’єднання згвинчують повільно, кілька обертів за хвилину: швидке обертання розігріває зону контакту й витісняє мастило, а це прямий шлях до задиру. Другий — співвісність. Якщо частини з’єднання стають під кутом, перші ж витки беруть на себе навантаження, на яке не розраховані.
Верстат не скасовує кваліфікації оператора — він прибирає з процесу фізичну силу і вгадування. Людина стежить за процесом і приймає рішення; момент прикладає й вимірює машина. Це та сама логіка, за якою в метрології давно відмовилися від «затягнути від душі»: не тому, що людям не довіряють, а тому, що рука не є вимірювальним приладом.
Розгвинчування — окрема задача, а не згвинчування навпаки
Труба, що відпрацювала у свердловині, розбирається важче, ніж збиралася. Момент розгвинчування зазвичай помітно вищий за момент згвинчування, а сам зрив з’єднання відбувається різко.
Саме на цьому етапі найчастіше гине різьба — коли з’єднання зривають кувалдою або підручним важелем. Можливість розгвинчувати з’єднання під контрольованим моментом — це різниця між трубою, яка повернеться у свердловину, і трубою, яку доведеться списати в металобрухт.

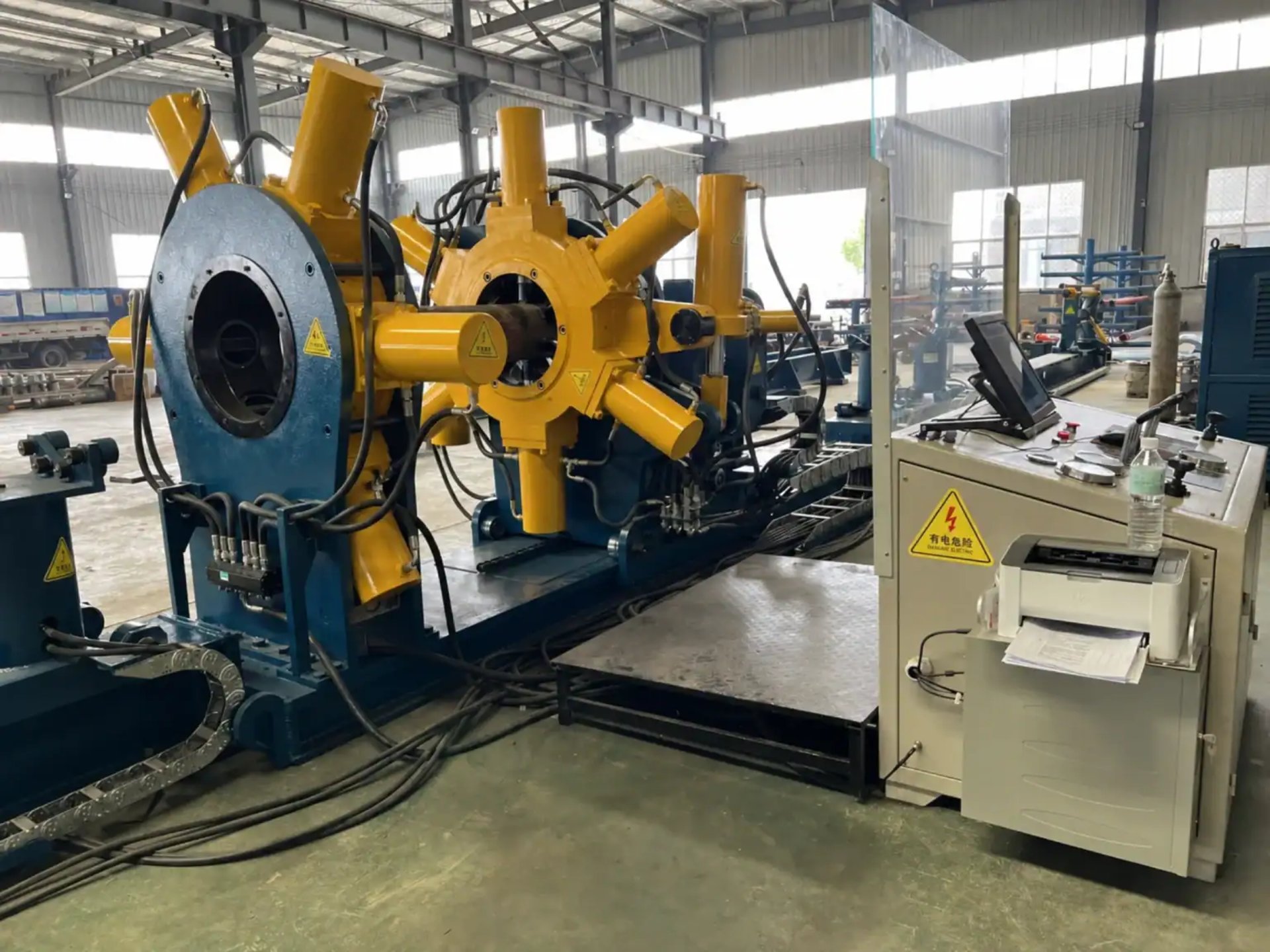

Затискач утримує одну частину з’єднання нерухомо, обертовий вузол працює з другою. Верстат має однаково впевнено і згвинчувати, і розгвинчувати.
Що перевіряють, коли труби повертаються з ремонту
Після підйому колони труби не одразу йдуть назад у свердловину. Різьбові з’єднання чистять від старого мастила й відкладень, оглядають візуально, за потреби перевіряють калібрами. Частину труб відбраковують, частину відправляють на перенарізку різьби, решта повертається в обіг.
Сам момент розгвинчування теж дає інформацію. Якщо з’єднання відпустило значно важче, ніж очікувалося, або зривалося нерівно — це сигнал про те, що відбувалося у свердловині. На верстаті, де опір вимірюється, цей сигнал є. При роботі кувалдою його немає.
Скільки це коштує насправді
Порахувати вартість зіпсованої різьби легше, ніж здається. Візьмімо колону з 260 труб. Якщо за один ремонт майстерня відбраковує 3% труб замість 1%, це різниця у п’ять труб за ремонт. За вісім ремонтів — сорок труб, тобто майже шоста частина комплекту, придбаного колись як єдине ціле.
До цього додається те, чого не видно в накладних: очікування. Труби на заміну не лежать на складі в потрібній кількості й потрібного типорозміру. Їх треба замовити, дочекатися, розмитнити. Свердловина в цей час не працює або працює гірше, ніж могла б.
Саме тому в сервісних компаніях, які рахують гроші уважно, обладнання для роботи з різьбовими з’єднаннями окупається не на економії людино-годин, а на відсотку відбракування. Різниця в один-два відсотки за ремонт виглядає дрібницею в звіті й перетворюється на суттєві суми за кілька років.
Що варто питати, обираючи обладнання для майстерні
Питання, які має сенс поставити постачальнику, досить прості й не потребують спеціальних знань.
Чи вимірюється момент безперервно, чи фіксується лише кінцеве значення? Це принципова відмінність: у першому випадку є що аналізувати, у другому — тільки цифра, яка нічого не розрізняє.
Наскільки повільно верстат може обертати з’єднання? Мінімальна швидкість важливіша за максимальну. Складання великих різьбових з’єднань відбувається на кількох обертах за хвилину, і саме на цьому режимі перевіряється, чи вміє привід працювати м’яко.
Чи однаково впевнено він розгвинчує? Багато машин добре згвинчують і погано зривають, а зрив — найнебезпечніший етап.
Що потрібно від майданчика? Тут є приємна новина: сучасні верстати такого типу встановлюються на регульовані опори, не потребують спеціального фундаменту чи анкерів у підлозі й не висувають вимог до горизонтальності майданчика. Для ремонтної майстерні, яка не має капітальних споруд і, можливо, змінить розташування, це має значення.
Що це означає для галузі
Труба НКТ — не витратний матеріал. Її купують один раз і розраховують на багато циклів. Коли партія труб втрачає різьбу за два-три ремонти замість восьми-десяти, це відчутні гроші й, що важливіше зараз, залежність від імпортних постачань там, де її могло б не бути.
Тому інвестиція в обладнання майстерні — це не про купівлю верстата. Це про те, скільки разів той самий комплект труб повернеться в роботу. Для сервісних підприємств, які працюють з чужим фондом труб, до цього додається ще й документальний бік: запис про те, з яким моментом було зібрано кожне з’єднання, показує, хто і що зробив.
Ще один аргумент — терміни постачання. Замовити нову партію НКТ означає чекати місяці й платити валютою. Зберегти наявні різьбові з’єднання в робочому стані означає мати труби тоді, коли вони потрібні. У нинішніх умовах різниця між цими двома сценаріями інколи важливіша за різницю в ціні.
Окремо варто сказати про документування. Коли труби належать замовникові, а працює з ними підрядник, питання «хто зіпсував різьбу» рано чи пізно виникає. Без записів воно вирішується у площині взаємних претензій. Із записом про те, з яким моментом і з якою поведінкою було зібрано кожне з’єднання, воно вирішується за п’ять хвилин. Це не бюрократія — це те, що дозволяє сервісній компанії довести, що вона зробила свою роботу правильно.
Для підприємств, які працюють з іноземними операторами або претендують на такі контракти, наявність задокументованої процедури складання різьбових з’єднань поступово стає не перевагою, а вимогою.
Різьбові з’єднання — тема, яку легко проґавити. Вона не потрапляє в новини й не виглядає як технологія. Але саме вона визначає, чи повернеться свердловина в роботу за тиждень, чи за місяць, і скільки труб доведеться замовляти замість тих, що вже є.
