Щоб гідравлічний прес працював стабільно, його система має бути не тільки функціональною, а й зібраною з урахуванням особливостей тиску, зношування та навантаження.
У цій статті розглянемо, як можна створити просту, але ефективну гідравлічну систему з доступних компонентів. Ми не будемо заглиблюватися в складні розрахунки — лише практичні поради для тих, хто хоче зібрати робочу установку своїми силами або модернізувати наявну.
Що потрібно для роботи гідравліки?
1. Циліндрові труби
Основу гідроциліндра становить труба з обробленою внутрішньою поверхнею. Це критично для збереження тиску та плавного руху поршня. Добре себе зарекомендували:
- EN 10305-1 (безшовні) — застосовуються, коли потрібна максимальна точність.
- EN 10305-2 (зварні) — економніший варіант, який також піддається обробці.
Типовий діаметр — від 30 до 300 мм, поверхня шліфована, з допуском H8 та шорсткістю до Ra 0,4 мкм. Такі труби готові до навантажень і відповідають стандартам контролю якості.
2. Штоки з хромовим покриттям
Шток — це елемент, який постійно рухається, тому важливо забезпечити гладкість і захист від корозії. Для цього обирають сталеві стрижні з шаром хрому не менше 20 мкм. Основні вимоги:
- твердість хрому: 850–900 HV
- шорсткість: не більше Ra 0,2 мкм
- посадка: f7 або f8
- антикорозійний тест (ISO 9227): не менше 100 годин
Матеріали, які використовують: C45E — стандартна вуглецева сталь, 20MnV6 — для кращої зварюваності, 42CrMo4V — для роботи під великим навантаженням.
3. Ущільнення
Щоб масло не просочувалося та не втрачався тиск, потрібні стійкі ущільнення. Добре працюють ущільнювачі ALP, адаптовані до різних гідравлічних рідин і умов роботи. Вони не бояться перепадів температур, високого тиску та механічного зношування.
4. Опорна конструкція
Не менш важливо правильно обрати труби для рами, яка триматиме все навантаження. Підійдуть:
- Профільні труби за стандартом EN 10219
- Матеріал: S355J2H — перевірена конструкційна сталь
- Довжина: до 15 м
- Варіанти перетину: квадрат, прямокутник або коло
Такі труби добре працюють на згин, кручення і стискання — саме те, що потрібно для пресових конструкцій.

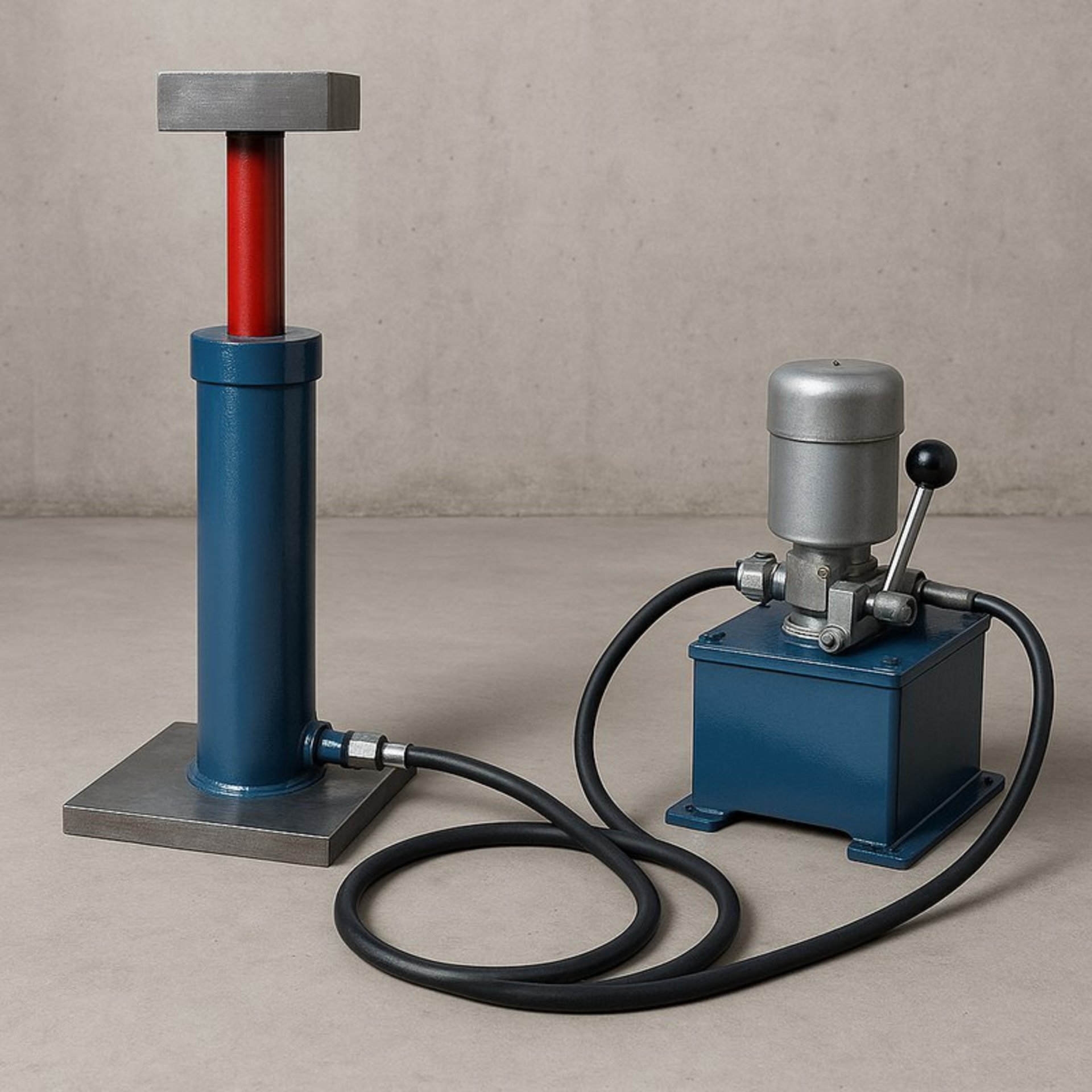

Як виглядає базова схема?
Гідросистема складається з кількох елементів, які працюють злагоджено:
- Гідроциліндр — труба + шток + ущільнення
- Насос — створює тиск
- Гідророзподільник — керує напрямом руху рідини
- Резервуар — бак для гідравлічної рідини
- Металева рама — несуча конструкція з профільної труби
- З’єднання — герметичні, витримують тиск до 250 бар
Усі вузли повинні бути сумісні по тиску й розмірах, а з’єднання — надійно ущільнені.
Висновки
Створення простої гідравлічної системи — не така вже й складна задача, якщо чітко розуміти, які елементи потрібні:
- труби EN 10305 (зварні або безшовні)
- хромовані штоки з точними допусками
- ущільнення ALP, що не підведуть
- конструкція з труб S355J2H
