У нашій роботі, де кожна дрібниця в трубопровідній системі може стати причиною або безперебійної експлуатації, або раптового витоку, роль на перший погляд простої деталі часто виявляється ключовою.

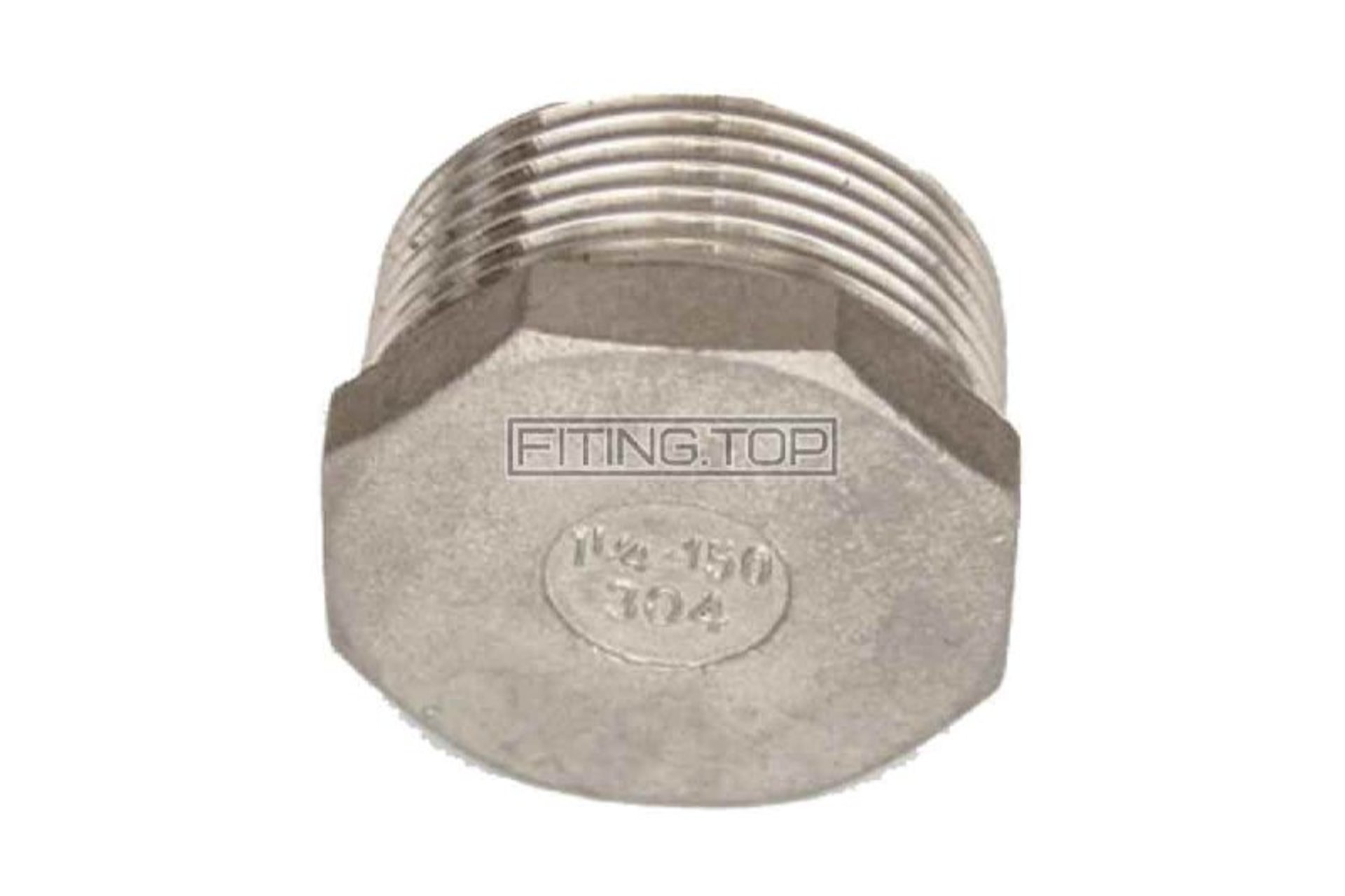

Я маю на увазі нержавіючу заглушку із зовнішньою різьбою. Багато разів стикався з ситуаціями, коли саме від цієї маленької деталі залежала герметичність цілого відрізку - чи то на пивоварному виробництві, чи то на лінії розливу, чи в хімічному цеху.
Заглушка - це елемент трубопровідної арматури, який використовується для тимчасового або постійного перекриття кінця труби, фітинга чи технологічного відводу. У випадку з нержавіючою заглушкою із зовнішньою різьбою ми маємо справу з деталлю, що повинна витримувати тиск, агресивні середовища, легко монтуватися та зніматися, а головне - гарантувати надійну герметичність.
Чому вибирають нержавіючу сталь
Коли йдеться про матеріали, вибір нержавійки здається очевидним. Але тут є нюанси. У харчовій промисловості, де я пропрацював більшу частину кар’єри, на перший план виходить не лише міцність, але й санітарія. Сталь AISI 304 - справжній "робочий кінь". Вона чудово поводить себе у контакті з водою, пивом, молочними продуктами, слабкоагресивними розчинами.
Заглушка з AISI 304 спокійно витримує CIP-мийку - це коли систему промивають гарячими лужними та кислотними розчинами, щоб видалити органічні й неорганічні відкладення. У моїй практиці не раз траплялося, що такі заглушки роками стояли на резервних лініях і знімалися лише тоді, коли виникала потреба підключити нову ділянку трубопроводу.
Окрім стійкості до корозії, нержавійка має ще одну вагому перевагу - збереження чистоти продукту. На відміну від чорного металу, який швидко іржавіє, або навіть від оцинковки, де цинкове покриття руйнується, нержавіюча сталь не виділяє в середовище сторонніх сполук.
Конструкція та різьбове з’єднання
Заглушка із зовнішньою різьбою - це деталь, у якої різьба нарізана зовні. Такий тип застосовують там, де відповідним елементом є муфта чи фітинг із внутрішньою різьбою. На перший погляд - нічого складного. Але є кілька важливих моментів.
По-перше, якість різьби. Якщо виробник зекономив і залишив мікроскопічні задирки, то під час монтажу можна пошкодити різьбу на відповідній деталі. Я особисто бачив, як у молочному цеху через таку "економію" довелося міняти дорогу нержавіючу муфту - заглушка просто зірвала витки.
По-друге, точність виконання. Різьба повинна відповідати стандарту - чи то дюймова BSP, чи метрична. Розбіжність навіть у частки міліметра призведе до того, що ущільнити з’єднання не вийде.
І третє - поверхня самої заглушки. Вона має бути рівною, без раковин і каверн. Особливо в харчовій промисловості: будь-яка нерівність стане "кишенею" для бактерій.
Де застосовуються заглушки із зовнішньою різьбою
Сфера використання таких деталей широка. У своїй практиці я найчастіше зустрічав їх:
- на пивоварних лініях, коли потрібно тимчасово перекрити відвід під додатковий танк чи насос;
- у молочному виробництві, де резервні трубопроводи чекають підключення нової лінії;
- у хімічній промисловості, коли потрібно герметично закрити ділянку для ремонту чи обслуговування.
Є й побутові приклади. На невеликих крафтових пивоварнях часто використовують такі заглушки для перекриття клампових перехідників із різьбовими адаптерами. Рішення просте, але надійне: закрутив - і лінія перекрита наглухо.
Як обрати правильну заглушку
Тут досвід грає основну роль. Поділюся кількома правилами, які мене завжди виручали:
- Не беріть "сіру" нержавійку без маркування. Заглушка повинна бути зі сталі AISI 304, інакше можна отримати сумнівну якість.
- Звертайте увагу на вагу деталі. Занадто легка заглушка - явна ознака економії металу.
- Перевіряйте різьбу на дотик: вона повинна бути гладкою, без шорсткостей.
- Уточнюйте робочий тиск. Для стандартних харчових трубопроводів вистачає 10-16 бар, але якщо мова про технічну воду чи гази - потрібен запас міцності.
У моїй практиці був випадок, коли на пивоварні використовували заглушки, розраховані на побутові системи. Поки тиск був звичайним - все працювало. Але під час карбонізації пива тиск підняли, і пробку зірвало. Вся лінія пішла в аварійний скид. Після цього інциденту ми замінили всі подібні заглушки на сертифіковані - і проблем більше не виникало.
Монтаж та експлуатація
Монтувати заглушку із зовнішньою різьбою нескладно. Зазвичай використовують ущільнювальні матеріали - фум-стрічку або анаеробні герметики. У харчовій промисловості частіше обирають фум-стрічку, адже її легко зняти при розбиранні, і слідів на різьбі майже не залишається.
Важливо пам’ятати: затягнути "до упору" - не означає герметично. Надмірне зусилля може призвести до зриву різьби або навіть до тріщини металу. Я завжди раджу колегам закручувати до ущільнення, а потім максимум півоберта ключем. Цього достатньо.
В експлуатації заглушка майже не потребує уваги. Хіба що час від часу перевіряти стан ущільнювача та різьби. Якщо з’явилися сліди корозії (рідко, але трапляється при контакті з сольовими розчинами), краще одразу замінити деталь, не чекаючи аварії.
Висновок
Нержавіюча заглушка із зовнішньою різьбою - проста, але надзвичайно важлива деталь трубопровідних систем. Від її надійності залежить герметичність, санітарна безпека та безперебійна робота обладнання. З власного досвіду можу сказати: правильний вибір такої дрібниці зекономить вам купу проблем у майбутньому.
Якщо ви працюєте з харчовими або хімічними середовищами - використовуйте тільки якісні заглушки з AISI 304. Перевіряйте різьбу, звертайте увагу на вагу й поверхню. Ці дрібниці здаються несуттєвими, поки не станеться аварія.
Я бачив достатньо аварій, щоб зробити один висновок: краще одразу взяти добру нержавійку, ніж потім зупиняти виробництво через маленьку заглушку.
Більш детальну інформацію ви можете знайти на сайті https://fiting.top/ - постачальник деталей із нержавіючої сталі AISI304 та AISI 316.
